快速安装指南

请按照下列步骤对 OV20i 相机进行首次物理安装并上电。

箱内物品​

  • OV20i Smart Camera


  • 安装板或支架（如有订购）


  • M12 17-Pin Cable（Pigtail 或 Extension）


  • 以太网电缆


  • 可选：端子块或电源适配器

需要的工具​

  • 4 mm Hex Key（用于安装）
  • 小号平头螺丝刀（用于端子块接线）
  • 24V DC 电源（建议最小电流 1.5A）


电气连接​

OV20i 使用一个 17-pin M12 A-coded connector 来提供电力、I/O 与通信。

  • 供电引脚：
    • 针脚 13 与 14 = 24V DC (+)
    • 针脚 5 与 6 = GND (−)

您可以：

  • 使用一个 pigtail cable 直接连接到电源。
  • 或通过一个 M12 to Terminal Block Base 连接器，暴露所有针脚。
注意

在通电前请确认针脚定义。接线错误可能会损坏相机。

安装相机​

  1. 使用随附的支架或自定义安装架。
  2. 确保相机稳定且固定。
  3. 将相机定位在镜头所规定的 working distance。
    • OV20i 使用带固定焦距的 S-mount lenses（如 12 mm、25 mm）。
    • 相机包括一个 motorized focus 用于微调，但 not optical zoom。
    • 使用镜头规格来设置与工件的正确距离。
  4. 为获得最佳效果，避免眩光、阴影或逆光。
注意

在通电时，OV20i 触摸发热是正常现象。对于高温环境，请使用前部安装点。

网络设置​

  • 将以太网端口连接到笔记本电脑或交换机。
  • 相机出厂配有：
    • 静态 IP： 192.168.0.100
    • DHCP： 默认为关闭（可在设置中启用）
  • 将计算机设置在 192.168.0.X 子网以进行通信。
提示

请使用 micro-USB 调试端口进行紧急访问（192.168.55.1）。

网络规格​

Overview.ai 相机（例如 OV20i、OV80i）是工业 AI 视觉系统，通常符合以下网络规格：

特征典型值
接口1 Gbps 以太网
协议TCP/IP（通常包含 FTP/MQTT/REST/API）
典型带宽使用量~每台相机 15–50 Mbps（取决于图像分辨率、采样频率和 AI 模型）
峰值带宽在图像上传或突发期间，峰值可短时达到 100–200 Mbps

经验法则（每台相机）：

  • 最小端口速度：1 Gbps
  • 每端口推荐缓冲区：>100 KB 以应对突发
  • 上行/骨干容量：若将相机聚合到交换机，上行应能达到约 ~200–300 Mbps 每台相机（含开销）

上电检查​

启动后：

  • 相机顶部的 4 颗 LED 指示灯 应全部点亮。
  • 若仅有 3 颗或更少点亮，请验证电压与针脚对齐。
  • 启动大约在 30 秒内完成。

即可使用​

在 Chrome 或 Edge 中打开：

http://192.168.0.100

🔗 相关内容​

2D 绘图​

OV20i 尺寸：

OV20i 2D 绘图

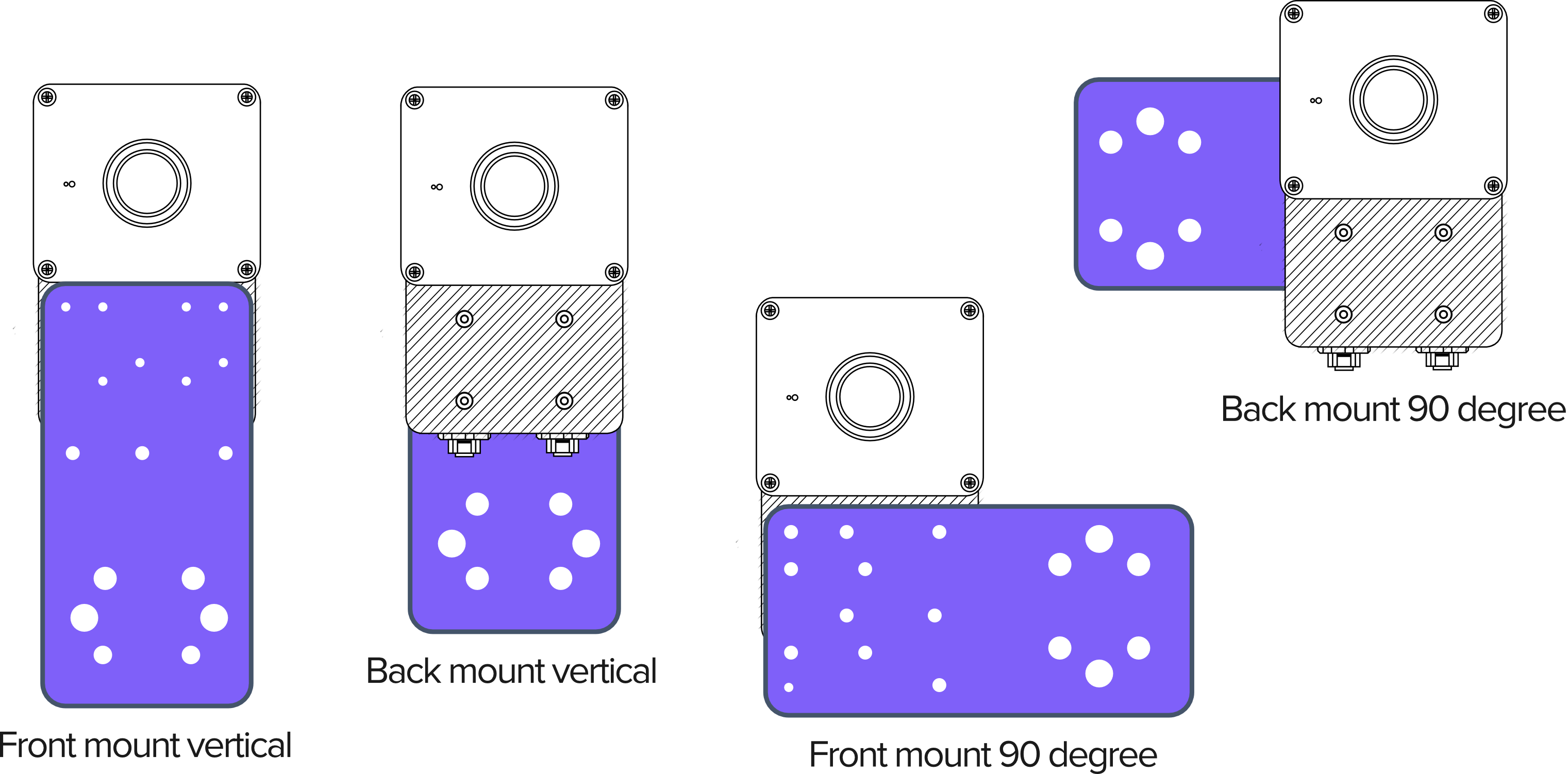

OV20i 安装布置：

OV20i 安装布置

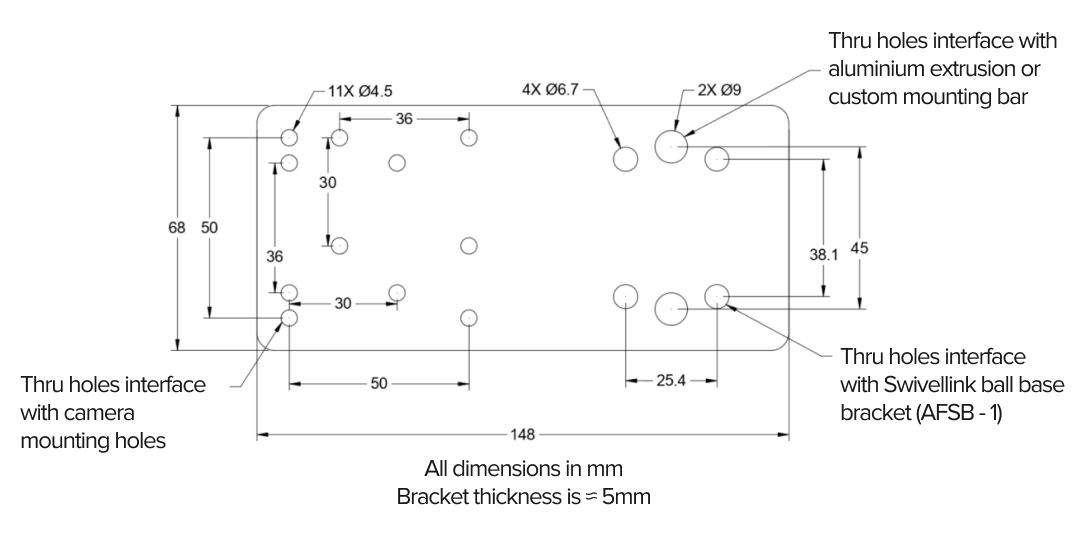

OV20i 安装板：

OV20i 安装板

下载 3D 模型​

您可以在下方下载用于安装与集成的 3D 模型：

OV20i：
